Heap Basic

Heap

​

Stack vs Heap

• Heap은 운영체제가 아닌 프로그래머에 의해서 메모리 공간을 동적으로 할당하고 해제

​

Dynamic Memory Allocation 관련 함수

• 운영체제가 아닌 프로그래머에 의해서 메모리 공간을 동적으로 할당하고 해제할 때 호출
  • *int*malloc() : 동적 메모리 할당 시, 메모리 블록을 할당하고 추적해 메모리를 효율적으로 관리
  • _int_free() : 동적으로 할당된 메모리 블록을 해제하고 재활용 가능한 리스트에 추가 및 관리

​

Heap 영역

• 메모리에서의 힙 영역은 낮은 주소에서 높은 주소의 방향으로 할당
• 프로그램 실행 중, 동적으로 메모리를 할당/해제해 사용하는 공간이며, pointer로 데이터에 접근

​

Memory Allocator

• 시스템에게 동적 메모리 할당을 요구할 때 작업을 처리하는 heap 영역 관리 모듈
• dlmalloc, ptmalloc2, tcmalloc, jemalloc 등의 메모리 할당자 존재

​

ptmalloc2

• GNU C Library의 메모리 할당자로 리눅스 유저 모드에서 주로 사용 (dlmalloc + Multi Thread)
• 새로운 할당을 받았을 때 기억하고 있던 유사한 크기의 메모리 블록(chunk) 반환

​

Heap Basic

• C언어에서 동적 메모리 할당할 때 사용하는 기초 개념
• Heap 관련 공격 기법의 기반이 되는 내용

---

Arena

​

Arena

• 각 thread가 서로 다른 메모리 영역에서 액세스할 수 있게 하는 heap 영역
• multi thread 환경을 지원하는 ptmalloc2에 도입된 개념
• Thread 당 할당된 heap을 관리하며, Main Arena와 Sub Arena로 분류
• 자원 고갈 방지를 위해 시스템 환경에 따라 arena의 갯수 제한

​

Main Arena & Sub Arena

• Main Arena는 sbrk()를, Sub Arena는 mmap(), mprotect()를 통해 Heap을 확장

​

malloc_state 구조체

• arena의 정보를 저장하고 있는 arena header로 모든 arena가 하나씩 가짐

​

_heap_info 구조체

• heap 영역에 대한 정보가 저장되어 있는 heap header
• sub arena에만 존재하는 구조체로, main arena에는 없음

---

Chunk

​

Chunk

• malloc 함수에 메모리 할당 요청 시, heap을 다양한 크기로 나눈 덩어리
• arena가 관리하는 heap에서 할당된 영역
• 현재 chunk 크기와 인접 chunk 위치 등에 대한 메타 데이터 + 사용자 저장 데이터

​

malloc_chunk 구조체

• malloc()이 chunk를 관리하기 위한 메타 데이터가 존재하는 구조체

​

Top Chunk

• arena의 최상단에 존재하는 chunk로, 필요 시 이 영역을 분할 해 할당 작업 처리
• 인접한 free chunk가 존재할 경우 하나의 top chunk로 병합

​

In-use Chunk

• 메모리를 allocator로부터 할당받아서 사용 중인 chunk로
• prev_size, size, data로 구성

​

Free Chunk

• 할당된 메모리 영역이 해제된 chunk
• 여러 인접한 free chunk들은 단일 free chunk로 병합하기도 함

---

Bin

​

Bin

• 재사용을 위해 크기 단위로 관리하는 (binning)되는, free()된 chunk들을 관리하는 리스트
• free chunk의 재활용을 위해 크기 단위로 저장 및 관리(binning)하기 위한 배열 목록
• 메모리 할당/해제 작업의 성능 향상을 위해 도입된 개념

​

※ fastbinY[]

• 각 Fast Bin 리스트의 head를 가리키는 포인터 배열
• 정의된 최대 인덱스는 10개, 보통 실질적으로 관리되는 인덱스 7개

​

※ bins[]

• Unsorted Bin, Small Bin, Large Bin 리스트의 head를 가리키는 포인터 배열

​

Fast Bin

• 상한 값(32bit: 64byte: 128byte) 이하의 작은 free chunk를 관리하는 Bin
• 단일 연결 리스트이며 고정 크기의 chunk를 자동으로 분류해 메모리 할당/해제 속도가 빠름

​

Unsorted Bin

• Small bin과 Large bin 크기의 free chunk를 관리하는 bin
• Unsorted bin에서 재할당할 수 있는 기회는 한 번이므로, 재할당 후 본래의 bin으로 이동

​

Small bin

• MIN_LARGE_SIZE(32bit: 512byte, 64bit: 1024byte) 미만의 free chunk를 관리하는 bin
• 인덱스당 고정된 값의 사이즈를 가진 chunk의 리스트가 저장

​

Large Bin

• MIN_LARGE_SIZE(32bit: 512byte, 64bit: 1024byte) 이상의 free chunk를 관리하는 bin
• 인덱스당 특정 범위의 사이즈를 가진 chunk들의 리스트가 내림차순으로 정렬

---

Tcache

​

Tcache (Thread Local Caching)

• 각 thread에서 독립적으로 할당되는 cache 저장소로, 힘 관리 성능 향상을 위한 기술
• Multi Thread 환경에서 힙 메모리 관리 속도 향상을 위한 개념 (glibc 2.26 이상)
• 각 thread에서 독립적으로 할당되는 cache 저장소

​

Tcache 관련 함수

• tcache_init : tcache 초기화 관련 함수로 tcache_perthread_struct 생성
• tcache_put : tcache list에 새로운 chunk를 삽입하는 함수
• tcache_get : tcache list에서 chunk를 가져와 제거하는 함수

​

Tcache Bin

• 크기가 32bit: 512byte, 64bit: 1024byte 이하의 free chunk를 관리하는 bin

​

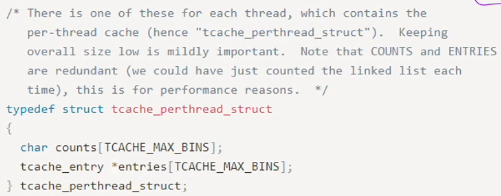

tcache_perthread_struct 구조체

• 전체적인 tcache list를 관리하는 구조체로 counts 배열과 enties 배열 활용

​

tcache_entry 구조체

• 동일한 크기의 free chunk를 관리하는 구조체

---

Pwndbg Command

​

Pwndbg Heap Command

• pwndbg docs - https://browserpwndbg.readthedocs.io/en/docs/
